圓形插板閥又稱手動刀型閘閥，刀形閘閥它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟 閉 使 得 閘 板 上 圓 口 跟通 徑 做 完 全 脫 離 和 相 吻 合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定并且具有切斷介質等特點。

*結構特點及用途

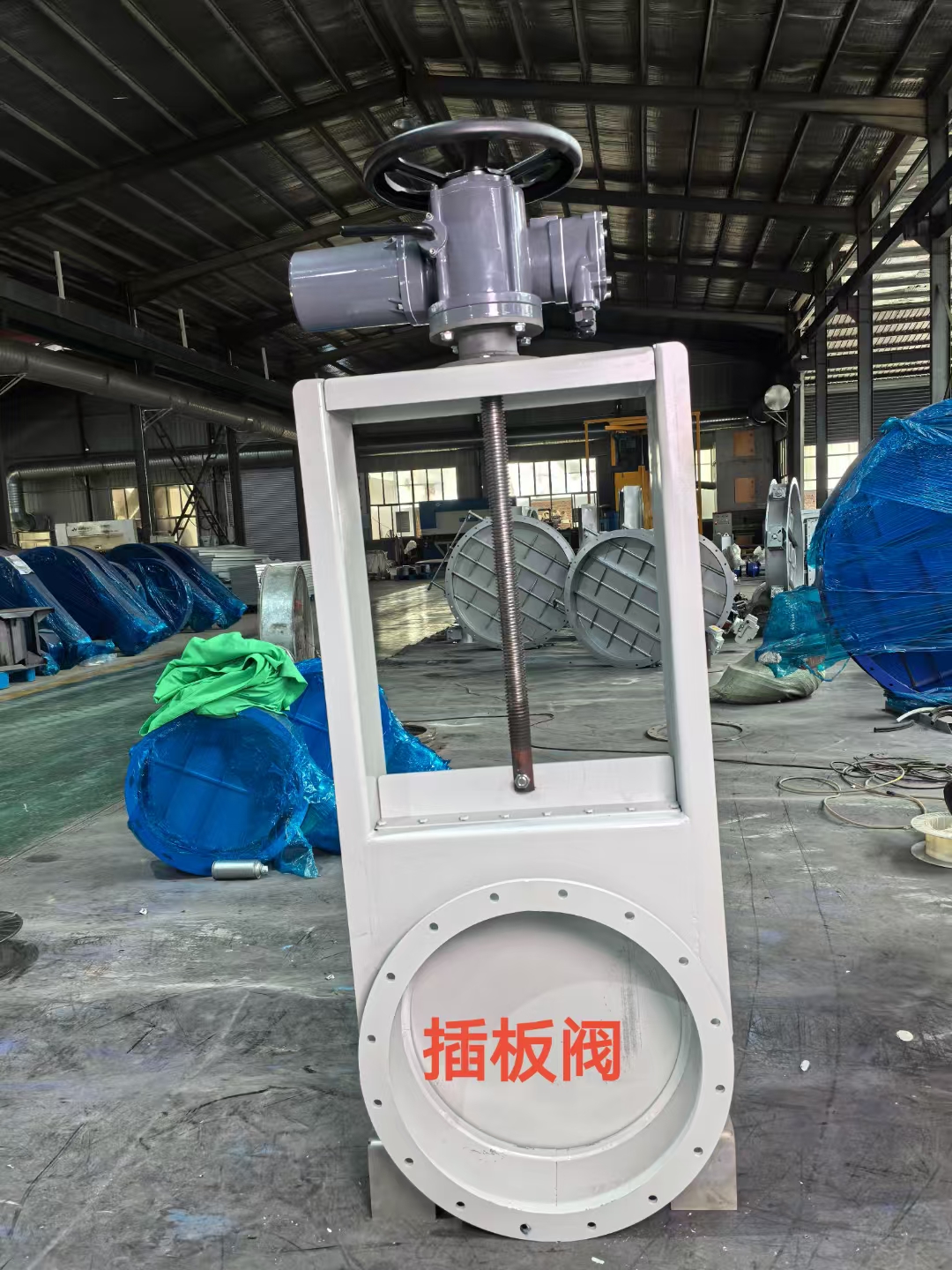

插板閥的結構主要由框架、閘板、絲桿、螺母、手輪等零件構成，其原理是通過轉動手輪使絲桿帶動閘板沿水平方上下反復運動，使插板閥達到啟閉目的。

框架:插板閥的支撐結構，用于固定和支撐其他部件。

閘板:插板閥的關鍵部件，用于控制介質的流通和。

絲桿:通過轉動手輪使絲桿帶動閘板沿水平方上下反復運動，使插板閥達到啟閉目的。

螺母:與絲桿配合，將旋轉運動轉化為直線運動實現閘板的升降

手輪:用于手動操作插板閥，通過轉動手輪來控制閘板的位置。

原理:通過手轉動手輪使絲桿帶動閘板沿水平方上下反復運動，使插板閥達到啟閉目的。
